Häfele Slido F-Line15 55A er et skyvedørsbeslag til innvendige skapdører. Dette beslag er beregnet for opptil 3 dører og har en bæreevne på 55 kg.

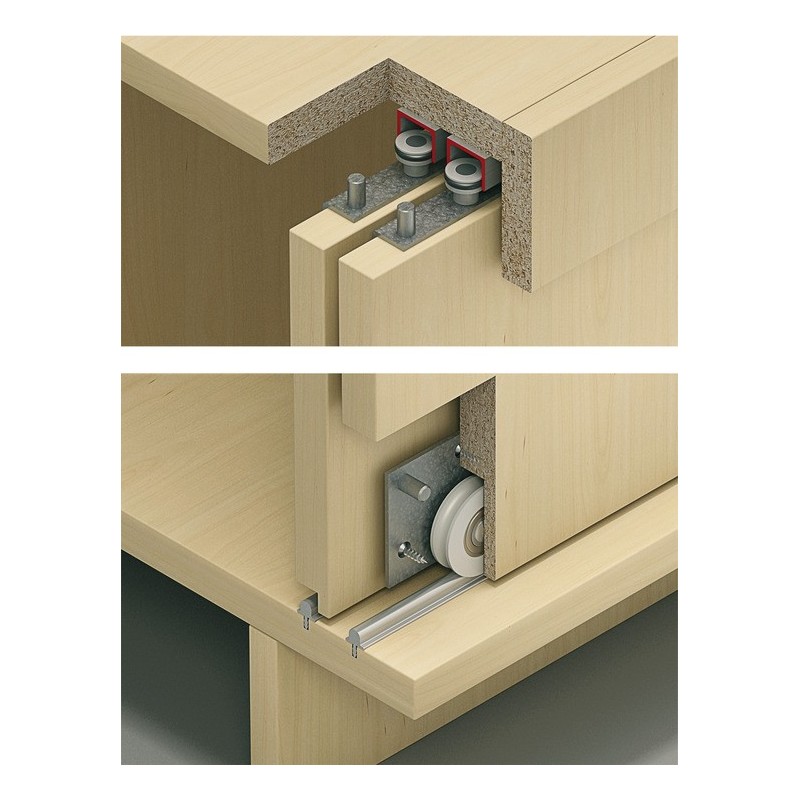

Denne modellen brukes til innfelte skyvedører, som betyr at skapdørene går mellom skapveggene. Festet har gode kjøreegenskaper på grunn av store løpehjul.

Beslaget kan fås med eller uten mulighet for høydejustering, og én versjon har mykstenging. Se de ulike alternativene i tabellen.

Interessert i å vite mer generelt om skyvedører? Klikk her.

• Materiale:

  • Kulelagerhjul: plastikk
  • aksel: stål
• Lokktykkelse: Min. 16 mm
• Kjørebånd: Kjører nedenfra, 1 hjul. Kulelagret hjul
• Høydejustering: +/- 2 mm (ved valg av modell med høydejustering)

OBS! Skinnene må bestilles separat! Finn dem under tilbehøret i beskrivelsen her.

Til dette utdrag må du som minimum bruke:

• 1 styreskinne: topp
• 1 løpskinne: bunn

Du velger modell lenger nede på siden.

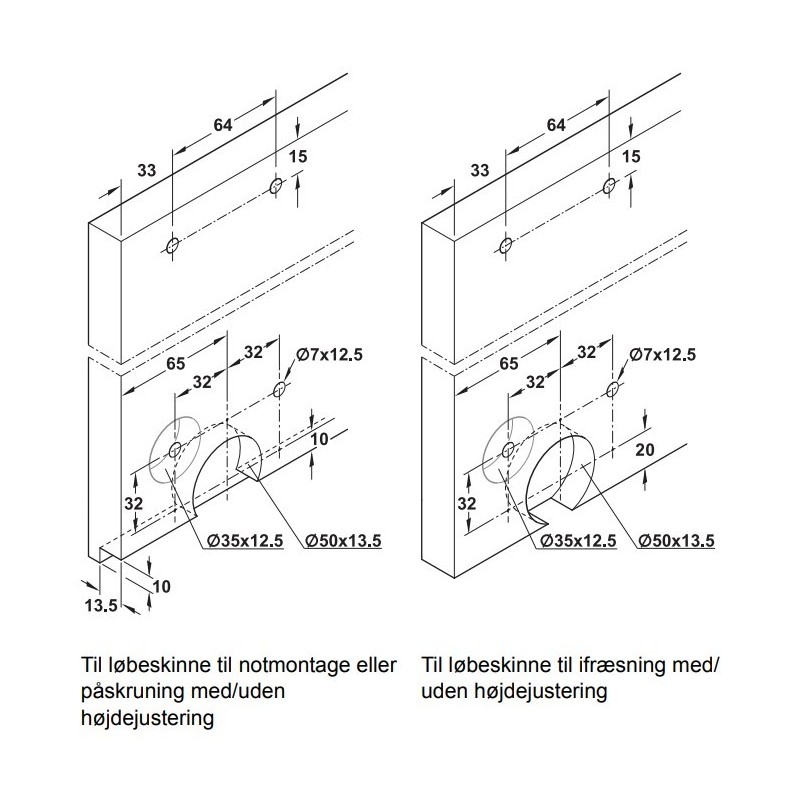

OBS! Ved beslagsett med høydejustering er en ekstra kopphullboring nødvendig (Ø35 mm x 12,5 mm). Ved tre dører skal den midterste døren alltid ha kopphullboringen til høydejustering på venstre side, mens ytterdørene skal ha kopphullboringen på kanten ved siden av kroppssiden.

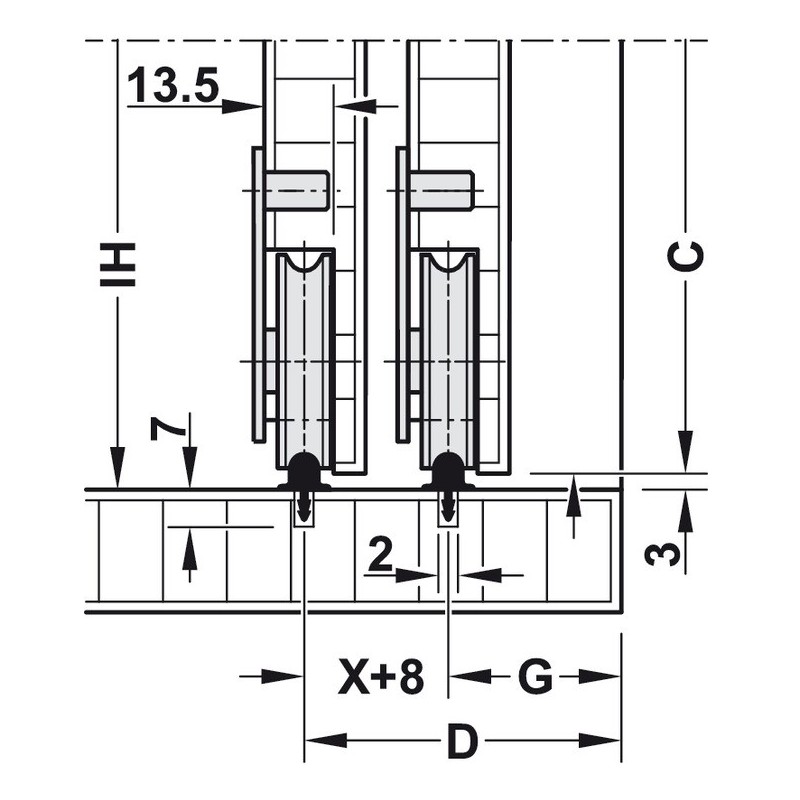

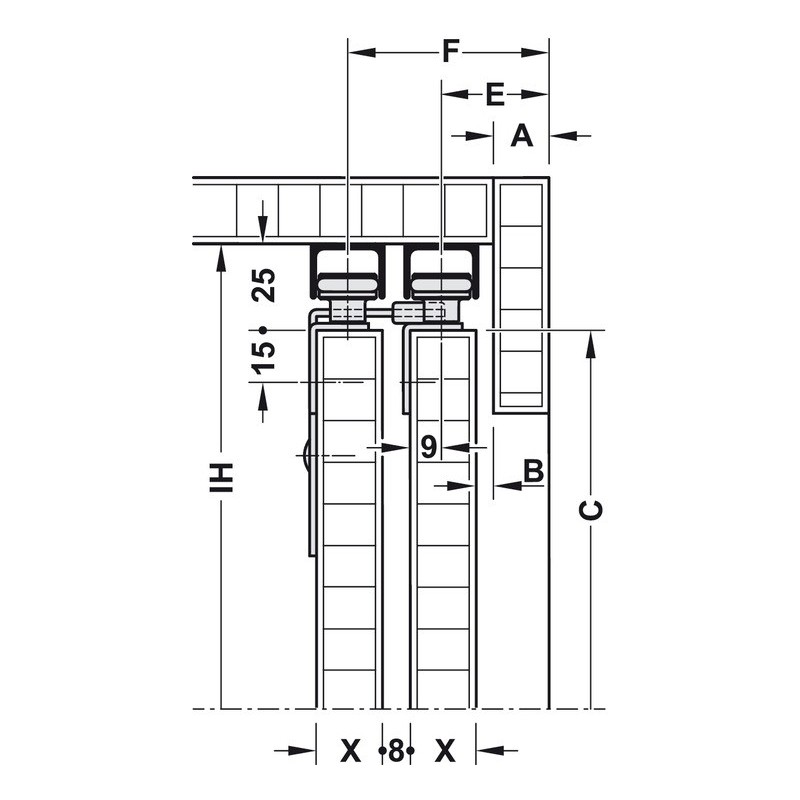

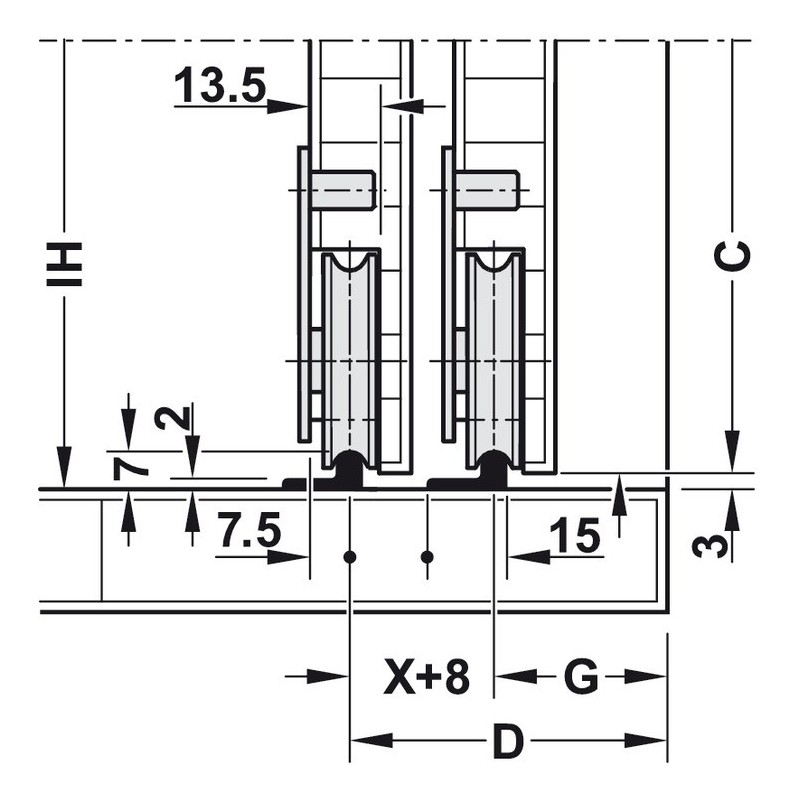

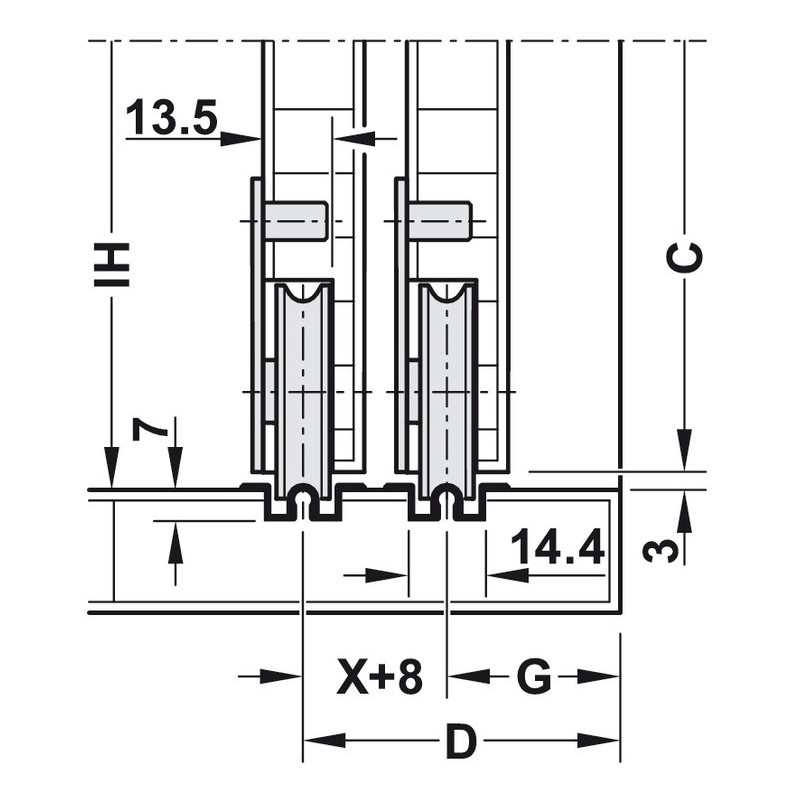

Bokstavene på de tekniske tegningene svarer til følgende mål:

• C = Lågehøyde (IH-25-3)
• C1 = Lågehøyde (IH-25-4)
• IH = Innvendig skapshøyde
• B = ≥5
• D = C + X + 8
• E = A + B + X - 9
• F = E + X + 8
• G = A + B + X - 7,5

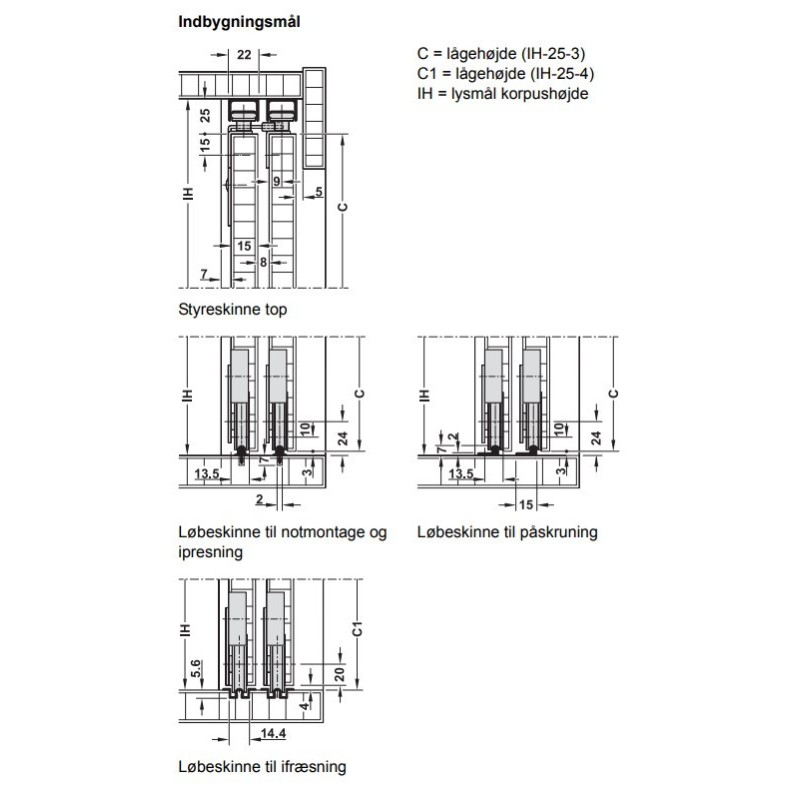

Borebilde, innbygningsmål og tekniske tegninger finnes under bilder.

Montasje

Du kan laste ned monteringsveiledningen i nedlastinger.
